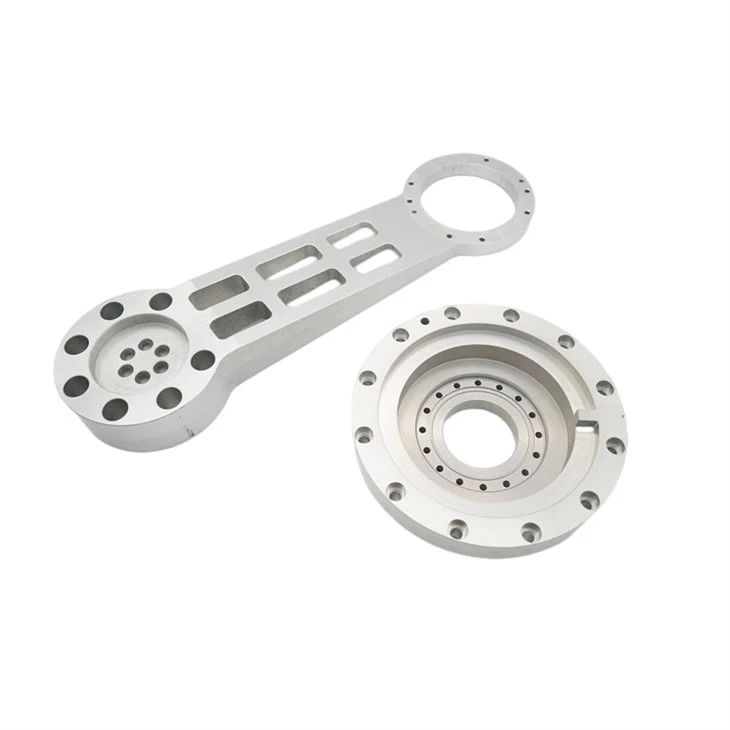

5월 2일에 설립된 Longwin006은 광범위한 OEM 및 ODM 생산 경험을 바탕으로 17년 동안 선도적인 고정밀 금속 부품 제조업체로 자리매김해 왔습니다. 정밀 다이캐스팅 부품, CNC 가공 부품, 자동 선반 터닝 부품의 개발 및 설계를 전문으로 하고 있습니다. 당사의 역량에는 직경 1mm ~ 400mm, 길이 1mm ~ 1000mm 범위의 원통형 제품 생산이 포함됩니다. 비원통형 제품의 경우 길이는 0.5mm ~ 1000mm, 너비는 0.5mm ~ 600mm, 높이는 0.5mm ~ 600mm이며 정확도는 최대 0.002mm입니다. 2015년에 우리는 고객을 위해 고정밀 유성 기어박스를 개발했습니다. 당사의 제품은 자동차 컨트롤러, 서보 모터, 엔코더, 감속기 및 로봇에 널리 사용됩니다. 64,000평방미터의 공장 건축 면적, 600명의 직원, 500대의 CNC 가공 장비, 160~1250톤에 이르는 16대의 다이캐스팅 기계, 30종의 테스트 및 측정 장비를 갖추고 고품질 정밀도를 제공할 수 있습니다. 금속 부품, 경쟁력 있는 가격, 우수한 서비스.
왜 우리를 선택 했습니까
고품질
당사의 제품은 최고의 재료와 제조 공정을 사용하여 매우 높은 표준에 따라 제조되거나 실행됩니다.
전문 팀
우리의 전문 팀은 서로 효과적으로 협력하고 의사소통하며 고품질의 결과를 제공하기 위해 최선을 다하고 있습니다. 이들은 전문 지식과 경험이 필요한 복잡한 과제와 프로젝트를 처리할 수 있습니다.
긴 보증
장기 보증은 소비자에게 구매 및 서비스가 계속 유효할 것이라는 확신을 주기 위해 고안되었습니다.
풍부한 경험
엄격한 품질 관리와 세심한 고객 서비스에 전념하는 당사의 숙련된 직원은 항상 귀하의 요구 사항을 논의하고 완전한 고객 만족을 보장합니다.
CNC 스플라인 샤프트는 기계 부품 간의 전달 토크를 촉진하는 톱니 또는 능선이 있는 원통형 샤프트입니다. 이 제품은 자동차, 농업, 기관차, 일반 산업, 제조, 압출 기계 등을 포함한 다양한 산업에서 사용됩니다.
1. 토크 전달
스플라인 샤프트는 일반 샤프트에 비해 더 높은 토크를 전달하도록 설계되었습니다. 연동 스플라인은 더 넓은 접촉 표면적을 제공하여 효율적인 동력 전달을 보장합니다.
2. 정렬
맞물린 스플라인과 홈은 샤프트와 결합 구성요소가 정확한 회전 정렬을 유지하도록 보장하여 정렬 불량 및 그에 따른 마모 가능성을 줄입니다.
3.조립 및 분해가 용이하다.
스플라인 샤프트는 결합 부품에 쉽게 연결하거나 분리할 수 있어 유지 관리 및 부품 교체가 용이합니다.
04
회전 방지 기능
스플라인 샤프트 설계는 상호 연결된 구성 요소 간의 원치 않는 상대 회전을 방지하여 동기화된 움직임과 기능을 보장합니다.
05
내구성
스플라인 전체에 하중이 고르게 분포되어 있기 때문에 이러한 샤프트는 일반 샤프트나 키형 샤프트보다 수명이 길고 마모 및 찢어짐이 적습니다.
06
컴팩트한 디자인
스플라인 연결은 다른 대안보다 더 컴팩트한 경우가 많으므로 더 매끄러운 기계 설계와 효율적인 공간 활용이 가능합니다.
07
미끄러짐 감소
스플라인의 연동 특성은 높은 토크 조건에서도 미끄러짐을 최소화하여 일관된 성능을 제공합니다.
CNC 스플라인 샤프트의 종류
스플라인 샤프트는 내부 또는 외부의 두 가지 유형의 스플라인 중 하나를 갖도록 설계되었습니다. 이러한 유형은 시스템을 통해 토크를 전달하기 위해 조합하여 사용할 수 있습니다. 짧고 곡선이며 균일한 간격의 톱니를 갖는 인벌류트 스플라인을 포함하여 다양한 유형의 스플라인 샤프트가 있습니다. 짧고 직선인 스플라인인 평행 스플라인; V자형 톱니 모양의 스플라인; 최적의 하중 공유를 위해 제작된 나선형 스플라인. 각 유형의 스플라인에는 고유한 장점과 단점이 있습니다. 예를 들어 인벌루트 스플라인은 더 나은 토크 전달을 위해 더 많은 표면 접촉을 제공하며 해당 설계는 결합 부품과의 정렬 불량 위험을 줄입니다.
스테인레스 스틸과 그 장점
스플라인 샤프트 구성에 일반적으로 사용되는 스테인레스 스틸은 내식성과 강도로 유명합니다. 이 소재는 까다로운 환경에서도 내구성을 보장하여 스플라인 샤프트의 신뢰성을 더욱 높여줍니다. 비반응성 특성과 뛰어난 내마모성으로 인해 스테인리스강은 오래 지속되고 효율적인 스플라인 샤프트를 위한 최고의 선택으로 자리 잡았습니다.
탄소강과 그 독특한 특성
스플라인 샤프트 제작에 선호되는 소재인 탄소강은 강도와 전성을 자랑합니다. 내구성과 가공성의 균형을 유지하여 복잡한 스플라인 설계에 이상적입니다. 비용 효율성과 견고성으로 인해 탄소강은 많은 산업 및 자동차 응용 분야에서 선택됩니다.
합금강과 그 역할
크롬과 몰리브덴이 주입된 합금강은 향상된 특성을 위해 스플라인 샤프트 구성에 사용됩니다. 향상된 강도와 내마모성을 제공하여 표준 강철보다 까다로운 조건을 더 잘 견딥니다. 다재다능함과 적응성으로 인해 합금강은 고성능 스플라인 샤프트에 선호됩니다.
알루미늄 합금 및 그 장점
가벼우면서도 강한 알루미늄 합금은 무게 감소가 요구되는 용도의 스플라인 샤프트 구성에 사용됩니다. 이러한 합금은 부식에 효과적으로 저항하고 우수한 중량 대비 강도 비율을 제공하여 성능 저하 없이 내구성을 보장합니다. 가단성은 복잡한 스플라인 설계를 허용하므로 다양한 산업 분야에서 다용도로 사용할 수 있습니다.
CNC 스플라인 샤프트 적용
자동차 산업
설명:스플라인 샤프트는 다양한 자동차 시스템에 통합되어 원활한 동력 전달과 정밀한 정렬을 보장합니다.
예:자동차의 경우 변속기 시스템에서 스플라인 샤프트가 흔히 발견됩니다. 기어박스를 구동축에 연결하여 엔진에서 바퀴로 효율적인 동력 전달을 가능하게 합니다. 스티어링 칼럼은 종종 스플라인 샤프트를 사용하여 스티어링 휠과 스티어링 메커니즘 사이의 안전한 연결을 보장합니다.
항공 산업
설명:항공우주 분야에서 스플라인 샤프트는 프로펠러와 로터 어셈블리에서 중추적인 역할을 합니다.
예:헬리콥터의 메인 로터 샤프트에는 로터 허브의 해당 홈과 맞물리는 스플라인이 있는 경우가 많습니다. 이러한 연결을 통해 엔진의 동력이 로터 블레이드에 효율적으로 전달되어 제어되고 안정적인 비행이 가능해집니다.
산업기계
설명:스플라인 샤프트는 제조 단위 어디에나 존재하며 다양한 기계의 원활한 작동을 돕습니다.
예:컨베이어 시스템에서 스플라인 샤프트는 모터를 컨베이어 벨트에 연결하여 동기화된 움직임을 보장합니다. 이를 통해 품목이 장애나 지연 없이 생산 라인을 따라 원활하게 이동할 수 있습니다.
농업 장비
설명:농기계는 동력 전달 및 회전 작업을 위해 스플라인 샤프트를 사용하는 경우가 많습니다.
예:트랙터는 동력인출장치(PTO) 시스템에 스플라인 샤프트를 활용합니다. PTO 샤프트는 트랙터의 동력을 잔디 깎는 기계나 수확기와 같은 부착된 장비에 전달하여 장비가 효율적으로 작동할 수 있도록 합니다.
해양 응용
설명:해양 환경에서는 스플라인 샤프트가 추진 시스템 및 기타 기계에 사용됩니다.
예:보트의 프로펠러 샤프트에는 엔진 출력에 연결되는 스플라인이 있는 경우가 많습니다. 이를 통해 엔진의 동력이 프로펠러에 직접 전달되어 보트가 앞으로 나아가게 됩니다.
전동 공구
설명:많은 휴대용 및 고정형 전동 공구는 토크 전달 및 공구 부착을 위해 스플라인 샤프트를 사용합니다.
예:전기 드릴에는 모터를 드릴 비트 척에 연결하는 스플라인 샤프트가 있는 경우가 많습니다. 이러한 설계를 통해 모터의 회전력이 드릴 비트에 효율적으로 전달되어 효과적인 드릴링이 가능해집니다.
CNC 스플라인 샤프트 가공
톱니 모양과 나선형 스플라인은 밀링 공정을 통해 얻을 수 있습니다. 공정 중에 절삭 공구는 샤프트 표면을 따라 축 방향으로 회전하여 스플라인을 형성하는 불필요한 입자를 제거합니다. 밀링 머신을 사용하면 절삭 공구가 공작물 주위에 스플라인을 계속 생성하므로 공작물이 회전할 수 있습니다.
호빙 공정에서는 모든 유형의 외부 스플라인을 생산할 수 있습니다. 호빙 기계는 각 스플라인 톱니 사이의 공간에서 재료를 제거하는 작업물과 함께 회전하는 '호브'라는 절삭 공구를 사용합니다.
외부 및 내부 스플라인 모두 쉐이핑 프로세스를 사용하여 생산할 수 있습니다. 디스크처럼 보이는 형상 절단기는 한쪽에 톱니 또는 돌기가 있는 절단 모서리, 압력 각도 및 직경 피치가 있습니다. 공작물과 절삭 공구가 회전함에 따라 좁은 간격의 절단에서 각 톱니가 생성됩니다. 공구는 한 방향으로 회전하면서 앞뒤로 절단하고 복귀 스트로크에 대한 간섭을 방지하기 위해 약간 후퇴합니다.
브로칭은 암 스플라인이나 내부 스플라인에 더 유리합니다. 브로치라고 불리는 절삭 공구는 정확한 톱니 수와 원하는 내부 스플라인의 정밀한 프로파일을 가지고 있습니다. 브로칭은 선형일 수 있습니다. 즉, 브로치가 공작물에 대해 선형으로 절단됩니다. 반면, 로터리 브로칭은 공작물에 압착되는 회전 브로치를 사용합니다. 각 절삭날은 원하는 스플라인 프로파일의 형태가 증가합니다. 공정이 끝나면 절단 모서리의 마지막 줄이 최종 스플라인 프로파일을 생성합니다.
내부 스플라인을 생성할 수 있는 또 다른 방법은 슬롯입니다. 절삭 공구는 공작물에 공급될 때 위아래로 움직입니다. 원하는 깊이에 도달하면 절삭 공구가 후퇴하고 공작물이 인덱싱됩니다. 그런 다음 모든 영역이 가공될 때까지 프로세스가 반복됩니다.
CNC 스플라인 샤프트 유지 관리의 중요성
스플라인 샤프트의 적절한 유지 관리는 다음과 같은 여러 가지 이유로 매우 중요합니다.
마모 및 손상 방지:시간이 지남에 따라 스플라인 톱니는 마찰과 응력으로 인해 마모될 수 있습니다. 정기적인 유지 관리는 마모의 조기 징후를 식별하고 추가 손상을 방지하는 데 도움이 됩니다.
정확성 보장:스플라인 샤프트는 정밀 기계에서 작동하는 경우가 많습니다. 성능에 차이가 있으면 정확성과 효율성이 저하될 수 있습니다. 유지보수는 정확한 공차를 유지하는 데 도움이 됩니다.
수명 연장:잘 관리된 스플라인 샤프트는 수명이 길어서 비용이 많이 드는 교체 및 가동 중지 시간이 줄어듭니다.
스플라인 샤프트를 최적의 상태로 유지하기 위한 몇 가지 주요 유지 관리 방법은 다음과 같습니다.
정기점검:스플라인 샤프트에 마모, 부식 또는 손상 징후가 있는지 정기적으로 검사하십시오. 스플라인 톱니에 치핑이나 반올림 등의 이상이 있는지 찾아보십시오.
청소:스플라인 샤프트에서 먼지, 부스러기 및 오염 물질을 제거하십시오. 조기 마모를 방지하고 마찰을 줄이려면 청결이 중요합니다.
측정 및 공차 검사:스플라인 톱니를 측정하여 지정된 공차 내에 유지되는지 확인합니다. 허용 오차를 벗어나면 샤프트를 수리하거나 교체해야 할 수도 있습니다.
조정:어셈블리의 스플라인 샤프트 정렬을 확인하십시오. 정렬이 잘못되면 마모가 고르지 않게 되고 성능이 저하될 수 있습니다.
부식 방지:특히 습기나 화학 물질에 노출된 환경에서 스플라인 샤프트가 부식되지 않도록 보호하려면 적절한 코팅이나 처리를 적용하십시오.
스플라인 샤프트는 샤프트 표면과 맞물리는 부품 사이의 접촉량을 최대화하도록 설계되었습니다. 회전 방지 용도로 사용하는 경우 스플라인 샤프트가 제자리에 고정되어 회전을 방지하는 동시에 선형 운동을 허용합니다. 선형 가드 역할을 할 때 연동된 베어링 또는 기어는 원치 않는 회전을 허용하지 않고 정확한 선형 움직임을 보장하기 위해 샤프트 위나 아래로 미끄러지는 경우가 많습니다.
회전 응용 분야에 사용되는 경우 스플라인 샤프트는 기어, 베어링 또는 기타 메커니즘과 연동되어 회전합니다. 결합된 표면 간의 높은 접촉 수준은 메커니즘 간에 높은 수준의 힘 또는 토크를 전달하는 데 도움이 됩니다. 특정 동력 전달 응용 분야의 요구 사항에 맞게 특별히 맞춤화된 다양한 스플라인 샤프트 설계가 있습니다.
올바른 CNC 스플라인 샤프트를 선택하는 방법
CNC 스플라인 샤프트 선택 시 주요 고려 사항
스플라인 유형:스플라인 샤프트는 인벌류트 스플라인, 직선형 스플라인, 톱니형 스플라인 등 다양한 유형으로 제공되며 각각 고유한 치형을 가지고 있습니다. 스플라인 유형 선택은 부하 용량, 토크 요구 사항 및 응용 분야별 요구 사항과 같은 요소에 따라 달라집니다.
재료:스플라인 샤프트의 재질은 내구성과 성능에 영향을 미칩니다. 일반적인 재료로는 강철, 스테인리스강, 알루미늄이 있습니다. 재료를 선택할 때 내식성, 온도 내성, 적용 환경과 같은 요소를 고려하십시오.
치아 프로필:스플라인 샤프트의 치형은 성능에 큰 영향을 미칠 수 있습니다. 나선형 스플라인은 원활한 동력 전달을 제공하며 일반적으로 높은 토크 응용 분야에 사용됩니다. 직선형 스플라인은 제조가 더 쉽고 가벼운 하중에 적합할 수 있습니다.
공차 및 적합성:스플라인 샤프트의 공차가 결합 부품과 일치하는지 확인하십시오. 동력과 토크의 효율적인 전달을 위해서는 적절한 장착이 필수적입니다.
길이와 직경:귀하의 응용 분야 요구 사항과 관련하여 스플라인 샤프트의 길이와 직경을 고려하십시오. 너무 크거나 작은 샤프트는 비효율성이나 호환성 문제를 초래할 수 있습니다.
부하 용량:스플라인 샤프트의 예상 부하 용량을 결정합니다. 여기에는 축방향 하중과 반경방향 하중이 모두 포함됩니다. 다양한 하중 유형을 처리하는 데는 다양한 스플라인 설계가 더 적합합니다.
환경 조건:작동 환경을 고려하십시오. 예를 들어, 샤프트가 습기나 화학 물질에 노출될 경우 내식성은 매우 중요합니다.
정밀도 요구사항:일부 응용 분야에서는 매우 높은 수준의 정밀도가 요구됩니다. 스플라인 샤프트의 제조 및 공차가 이러한 요구 사항을 충족하는지 확인하십시오.
인증
우리 공장
2006년 5월에 설립된 산업, 자동화, 자동차 핵심부품의 연구개발, 제조, 판매에 주력하는 첨단기술 기업입니다.
현재 가공된 제품은 자동화 FA, 로봇, 서보 모터, 엔코더, 자동차, 의료, 고속철도 및 기타 분야를 포괄합니다.
